Lima Bentuk Dasar Struktur Baja Dan Panduan Pemilihan Untuk Pemula

Dalam bidang teknik sipil dan desain arsitektur, struktur baja menonjol karena sifat mekanik dan kemampuan beradaptasinya yang luar biasa. Untuk pemula yang merambah ke bidang ini, pahamilima bentuk dasarstruktur bajasdan kriteria seleksi mereka sangat penting. Kami mempelajari struktur baja ringan, struktur rangka baja, struktur jaringan baja, struktur membran, dan struktur tabung baja, memberikan analisis profesional mengenai karakteristik struktural, skenario aplikasi, dan pertimbangan desain utama.





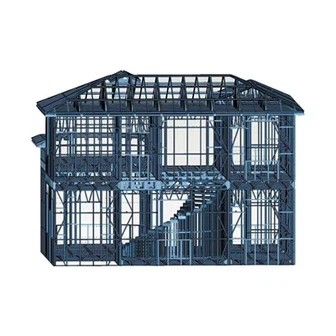

Struktur Baja Ringan: Pilihan Optimal untuk-Bangunan Industri Berukuran Kecil dan Menengah

Struktur baja ringan, yang dicirikan oleh sistem rangka portal (kolom dan balok baja berbentuk H-), sistem purlin (baja CZ), dan sistem pendukung terstandar, unggul dalam halefisiensi beban dan-efektivitas biaya. Biasanya, struktur tersebut menggunakan rangka atap baja ringan (dengan berat-0,1-0,3kN/m²), sehingga mengurangi volume teknik pondasi sebesar 40-60% dibandingkan dengan struktur beton bertulang.



Skenario Aplikasi Khas

1. Fasilitas industri: Pabrik industri-satu lantai (seperti pabrik mesin dan pabrik pengolahan logam) dengan bentang kurang dari atau sama dengan 30m dan tinggi atap kurang dari atau sama dengan 8m.

2. Ruang komersial: Bengkel perusahaan kecil dan menengah, gudang logistik, dll., yang masa konstruksinya dapat dipersingkat 40% dibandingkan dengan struktur beton bertulang tradisional, dan biayanya 20-30% lebih rendah.



Pertimbangan Desain Utama

• Kontrol Rentang: Untuk bentang yang melebihi 30m, gunakan bentuk rangka atau tambahkan penyangga perantara untuk menghindari gaya dalam yang berlebihan.

• Adaptasi Beban: Bila beban hidup melebihi 20kN, prioritaskan struktur rangka kaku; untuk ketinggian atap yang sangat-tinggi, gunakan sistem penyangga lateral.
• Desain Node: Simpul berengsel hanya boleh digunakan untuk struktur tanpa beban horizontal atau beban horizontal ringan, karena struktur tersebut mempunyai ketahanan terbatas terhadap gaya horizontal.







Struktur Rangka Baja: Fleksibilitas Spasial untuk Bangunan-Bertingkat dan-Bertingkat

Struktur rangka baja, terdiri dari balok dan kolom baja berbentuk H-yang dihubungkan dengan simpul kaku atau semi-kaku, menawarkanfleksibilitas pembagian spasial yang tak tertandingi. Sambungan-kolom balok dapat dirancang sebagai sambungan kaku (dilas penuh) atau semi-kaku (disambung dengan baut-), memungkinkan jarak kolom mencapai hingga 8m, yang ideal untuk tata letak-rencana terbuka.



Keuntungan Struktural

• Aplikasi Bertingkat-Bertingkat: Cocok untuk bangunan 4-15 lantai (seperti kompleks SOHO), memungkinkan pembagian planar gratis dan memenuhi kebutuhan apartemen terbuka.
• Bangunan Industri: Berlaku untuk-pabrik industri tugas berat, yang mampu menahan beban di atas 50kN.
• Kinerja Seismik: Di area-intensitas seismik-tinggi (seperti Sichuan, Jepang), rangka baja yang dikombinasikan dengan komponen penghambur energi-menunjukkan kinerja seismik yang sangat baik.



Poin Desain Inti

• Rasio Tinggi-terhadap-Berat: Untuk rasio melebihi 1:5, atur struktur tabung inti atau sistem pendukung, dan kendalikan sudut penyimpangan antar lantai dalam 1/250.
• Optimasi Node: Gunakan prinsip desain "simpul lemah, komponen kuat" untuk meningkatkan kapasitas penghamburan energi-struktur melalui deformasi simpul.
• Pelat Lantai: Pelat beton-baja komposit (dengan ketebalan 80-120mm) dapat mengurangi lapisan struktural dan meningkatkan pemanfaatan ruang.



Struktur Kotak Baja: Kekuatan-Pelopor Penolak untuk Ruang-Rentang Besar

Struktur kisi-kisi baja, dibentuk dengan memotong bagian tali busur (bagian padat atau berongga) dan bagian badan (baja sudut atau tabung baja) pada titik-titiknya, mencapaidistribusi gaya yang seragam dan transmisi beban yang efisien. Ketebalan kisi-kisi biasanya 1/10-1/15 bentang, dan berat-berkisar antara 30-50kg/m², sehingga ideal untuk atap bentang besar.



Bidang Aplikasi Standar

• Tempat Kebudayaan dan Olahraga: Atap stadion (dengan bentang melebihi 80m) dan auditorium besar, memungkinkan ruang-bebas kolom.
• Pusat Transportasi: Bangunan terminal bandara dan stasiun kereta api, memastikan arus lalu lintas tidak terhalang.
• Pabrik Industri: Bengkel-bentang-sangat besar (lebih dari 300m) dan pusat logistik, kompatibel dengan sistem kendaraan otomatis.



Esensi Seleksi Teknis

• Tata Letak Planar: Memprioritaskan tata letak grid ortotropik atau dua arah ortogonal; untuk rencana tidak beraturan, gunakan petak{0}tiga arah.
• Perawatan Nodus: Untuk bentang yang melebihi 60m, gunakan sambungan bola (prefabrikasi pabrik dan-perakitan di lokasi) untuk mengurangi-beban kerja pengelasan di lokasi.
• Pertimbangan Beban Angin: Untuk jaringan yang-tertutup membran atau-tertutup kaca, hitung secara ketat hisapan angin (tekanan negatif lokal dapat mencapai 1,5kPa) untuk mencegah kerusakan komponen.





Struktur Membran: Integrasi Estetika dan Fungsional untuk Inovasi Arsitektur

Struktur membran, terdiri dari bahan membran (PTFE, ETFE, PVC, dll.), sistem tegangan (kabel/batang), dan struktur pendukung, menawarkankemungkinan desain yang ringan, transparan, dan kreatif. Dengan berat-hanya 0,1-2,5kg/m² dan kekuatan tarik mencapai 50-150MPa, alat ini banyak digunakan di ruang terbuka dengan bentang besar.



Area Aplikasi yang Inovatif

• Fasilitas Rekreasi: Taman air-berskala besar (dengan-interaksi membran manusia) dan kanopi alun-alun komersial.
• Bangunan Ekologis: Rumah kaca (dengan fitur perlindungan lingkungan dan-penghematan energi), dengan membran ETFE mencapai transmisi cahaya lebih dari 85%.
• Struktur Sementara: Ruang pameran-berskala besar (termasuk paviliun nasional), dengan masa pakai 15-30 tahun dan komponen yang dapat digunakan kembali.



Fokus Material dan Desain

• Pemilihan Bahan: Membran PTFE (-membersihkan sendiri,-tahan api) cocok untuk bangunan permanen; Membran PE (-hemat biaya) ideal untuk struktur sementara.
• Perhitungan Beban: Di daerah rawan topan-(dengan tekanan angin hingga 1,2kPa) atau daerah bersalju lebat (beban salju 1,0kPa), lakukan verifikasi beban yang ketat.
• Optimasi Bentuk: Gunakan pemodelan 3D untuk-analisis penemuan bentuk, mengontrol tingkat retensi air-membran di bawah 4%, dan merancang sistem drainase untuk menghindari masalah "akumulasi air".





Struktur Tabung Baja: Perpaduan Sempurna antara Kekuatan Industri dan Keanggunan Arsitektur

Menawarkan struktur tabung baja, dibuat dari tabung baja bulat atau persegi yang dihubungkan dengan simpul yang dilas atau dibautkekuatan tinggi, ketahanan korosi, dan estetika arsitektur. Dengan masa pakai hingga 50 tahun (dengan perawatan anti-korosi), bahan ini banyak digunakan dalam teknik industri dan sipil.



Skenario Aplikasi Serbaguna

• Pabrik Industri: Pabrik-tugas berat (dengan bentang 40-60m) yang mampu menahan beban di atas 50kN.
• Rekayasa Jembatan: Jembatan-bentang panjang (seperti jembatan-kabel) dengan bentang hingga 150m, mengurangi penggunaan beton sebesar 60%.
• Bangunan Terkenal: Stadion-berskala besar (seperti Sarang Burung) dan galeri seni, tempat tabung baja melengkung menciptakan bentuk arsitektur yang unik.



Detail Desain Struktural

• Seleksi Bagian: Gunakan bagian melingkar (bentang kurang dari atau sama dengan 30m), bagian segitiga (bentang-sedang), dan bagian persegi panjang (bentang{2}}panjang) berdasarkan ukuran bentang.
• Tata Letak Anggota: Mengontrol rasio kelangsingan antara 1:5-1:3, dan menggunakan baja berkekuatan tinggi (seperti Ax150 untuk komponen tarik dan Ax500 untuk komponen kompresi).
• Konstruksi Node: Gunakan pengelasan busur atau pengelasan aduk gesekan untuk sambungan simpul, dan pastikan sudut antara penyangga dan komponen utama lebih besar dari atau sama dengan 30 derajat untuk menjamin kualitas sambungan.
